BL típusú, egy hőcserélős bojlercsalád

Közvetett fűtésű, zománcozott bojlerek lakossági, ipari és kommunális létesítmények számára, hagyományos és megújuló energiát felhasználó berendezésekhez.

Műszaki és értékesítési tanácsadás
Tulajdonságok
Műszaki adatok
Dokumentáció, letöltések

Tulajdonságok

  • Korróziógátló és lerakódásmentes, rugalmas, vákuumzománcozású tartály és fűtőcsőkígyó – hosszú élettartam
  • Üzemi nyomás: 10 bar
  • Nagy felületű, nagy teljesítményű fűtőcsőkígyó
  • Hengeres, matt fehér színű műanyag borítás
  • Acéllemezből készült, speciális zománcozású nyomástartó tartály
  • Kiváló minőségű, 75 mm PU keményhabból készült hőszigetelés, közvetlenül a hengerköpenyre habosítva, így nincsenek hőhidak
  • Alacsony készenléti hőveszteség
  • Cirkulációs csonk
  • Elülső tisztítónyílás
  • Merülőhüvely a hőmérséklet-érzékelőnek
  • Magnézium védőanód(ok)
  • Állítható lábak
  • Rendelhető kiegészítők: idegenáramú anód

Műszaki adatok

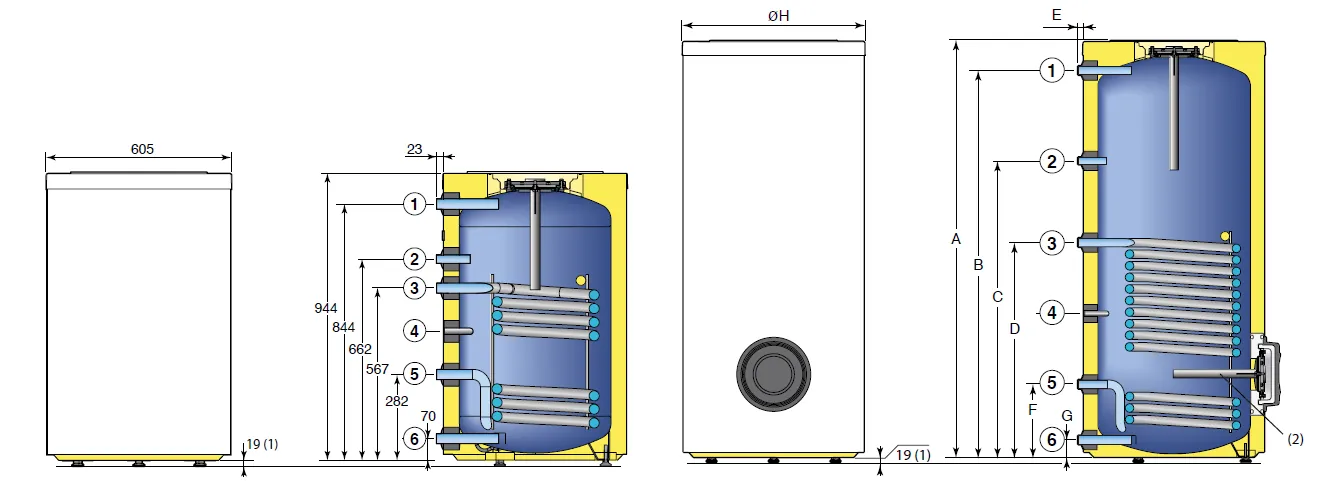

1 – Melegvíz kimenet G1

2 – Cirkulációs csonk G3/4″

3 – Fűtési előremenő G1

4 – Érzékelő hüvely Ø16,1 mm

5 – Fűtési visszatérő G1″

6 – Hidegvíz G1″

(1) Állítható lábak 19 és 29 mm között

(2) 400 és 500 literes modellekhez

Típus A B C D E F G ØH
mm mm mm mm mm mm mm mm
BL 200-2 1212 1114 840 657 23 282 70 605
BL 300-2 1734 1634 1142 747 23 282 70 605
BL 400-2 1622 1510 1157 838 22 284 66 705
BL 500-2 1740 1618 1213 896 22 283 71 755
Műszaki adatok BL 150-2 BL 200-2 BL 300-2 BL 400-2 BL 500-2
Energiahatékonysági osztály (A+ -> F) B C C C C
Űrtartalom liter 145 195 295 390 490
Készenléti energiaveszteség W 50 67 83 100 113
Készenléti energiaveszteség kWh/24 1,2 1,6 2,0 2,4 2,7
Hőcserélő űrtartalma liter 5,1 6,3 8,1 12,1 14,5
Hőcserélő fűtőfelülete m2 0,6 0,93 1,2 1,8 2,2
Fűtővíz térfogatárama m3/h 3 3 3 3 3
Hőcserélő vízoldali ellenállása (3) kPa 11 12 13 17 20
Fűtővíz hőmérséklete °C 80 80 80 80 80
Teljesítmény (1) kW 23 33 39 56 66
Átfolyási teljesítmény ΔT 35K (1) l/h 640 810 960 1375 1620
10 perces kifolyási telj. ΔT 30K (2) l/10 Min 250 340 520 670 800
Teljesítmény szám DIN4708 NL NL 2,5 4,7 11 15 19
Szállítási tömeg (bruttó) kg 70 82 107 140 169
Bojler tömege (nettó) kg 54 70,4 94,5 127,3 156,3
Hőcserélő/tartály maximális üzemi nyomása bar 10/10 10/11 10/12 10/13 10/14
Hőcserélő/tartály maximális üzemi hőmérséklet °C 110/95 110/95 110/95 110/95 110/95

(1) hidegvíz hőmérséklet: 10°C , melegvíz hőmérséklet 45°C, fűtővíz térfogatárama 3 m3/h
(2) hidegvíz hőmérséklet: 10°C , melegvíz hőmérséklet 40°C, tároló hőmérséklet: 60°C, fűtővíz térfogatárama: 3 m3/h
(3) fűtővíz térfogatárama: 3 m3/h
