A komplett megoldás!
Eria Tower
Beépített 180 literes tartály, használati melegvíz készítés a család számára
Tisztán elektromos vagy kazános kiegészítő fűtés a fokozott igények kielégítésére
Hűtési funkció az épület légkondicionálásához
A komplett megoldás!
Eria Tower
A Remeha hőszivattyúk működésük során döntően a levegő megújuló energiatartalmát hasznosítják, minimálisra szorítva így a költséges és környezetkárosító erőforrások alkalmazását. A hőszivattyú tulajdonosoknak fontos szempont a környezet védelme, a fenntartható jövő, mivel a természetes környezet folyamatosan megújuló energiaforrást biztosít számukra. A Remeha hőszivattyúk elektromos, illetve hibrid változatban kaphatók, így nem csak az új építésű, de a meglévő rendszerekhez is megfelelő választást jelentenek. A hibrid kivitelű hőszivattyú működését például egy kondenzációs gázkazán segítheti a fokozott igényű, hidegebb időszakokban, illetve üzembiztonsági tartalékot is képez. Ily módon, a meglévő rendszer megtartása mellett is, energiatakarékosabbá és fenntarthatóvá teheti otthonát.
Széles teljesítmény tartomány 4,5 kW-tól egészen 16 kW-ig
Új és meglévő épületek fűtés-hűtésére, használati melegvíz ellátására
Praktikus beltéri elhelyezés, Plug & Play felső csatlakozás, távoli kültéri egység telepítés
Külső hőmérséklet tartomány fűtésben -20 ~ +35 °C, hűtésben +7 ~ +46 °C
Kombinált hőszivattyú használati melegvíz készítés, hűtés és fűtés funkcióval
Energiatakarékos megoldás a korszerű otthonokhoz, intelligens szabályozási technológiával
Az Eria Tower sorozat beépített, 180 literes melegvíz tartállyal rendelkezik. A berendezés telepítése egyszerű és praktikus (plug & play, minden csatlakozás felülről történik) és kevés karbantartást igényel. Helytakarékos, csak 60 cm széles, minden vízköri tartozék a készüléken belül elhelyezhető, így könnyedén telepíthető akár külön gépészeti helyiség nélkül, például a tartózkodási terekbe is.
Az opcionális eTwist fali kezelőegység WIFI kommunikáción keresztül lehetővé teszi valamennyi Remeha hőszivattyú okos eszközökön történő távoli vezérlését.
Az Eria Tower hőszivattyúk tisztán elektromos, illetve hibrid változatban érhetőek el, 4,5 és 16 kW közötti teljesítmény tartományban. Elektromos tápellátás szerint egy- illetve háromfázisú kivitel is elérhető. Ideális választás felújításhoz vagy új építéshez is. Alkalmazhatók új épületek fűtési-hűtési és melegvíz készítő berendezéseként, valamint illeszthetőek akár meglévő épületek gépészeti rendszereihez is.
A tisztán elektromos kivitel, akár napelemmel kombinálva, maximálisan környezetbarát és költséghatékony megoldást biztosít, kibocsátás mentesen, jelentős megújuló energia felhasználásával.

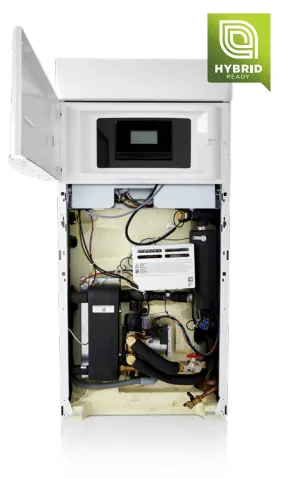

Hibrid üzemre felkészítve
Korszerűsítésekhez, felújításokhoz akár egy meglévő kondenzációs gázkazán mellé a hibrid kivitelű hőszivattyú jelenthet megoldást. Az egyszerű, gyárilag kialakított kazános csatlakozással a meglévő rendszer teljes átalakítása vagy cseréje nélkül is könnyen fenntarthatóvá, energiatakarékossá tehető a fűtési rendszer. Az intelligens szabályzás mellett, hűtésre, légkondicionálásra is lehetőség nyílik. A vezérlés mindig az előnyösebb hőtermelőt üzemelteti, illetve kombinálja a működésüket, így megfelelően komfortos, üzembiztos és takarékos rendszer jön létre.
A hőszivattyús és a kazános rendszer különbségei
Méretnagyságtól függően a hőszivattyúk maximum 55-60 fokos előremenő víz előállítására képesek, 4-8 fokot emelve a visszatérő hőmérsékleten. Egy kazán akár 85 fokos víz készítésére is alkalmas, nagy hőlépcsővel, dinamikusan elérve a kért hőmérsékletet.
A hőszivattyúnak időre van szüksége az üzemi hőfokok, az optimális munkapont eléréséhez, illetve az üzemmód váltásokhoz. Működési szempontból ezért ideális számára, ha hosszabb ideig illetve folyamatosan üzemel. Emiatt a hőszivattyút alacsony hőmérsékletű hőleadókkal, padló-, mennyezet- vagy fal fűtéssel célszerű kombinálni, esetleg fan-coil-lal vagy emelt felületű radiátorral. A kapcsolást úgy kell kialakítani, hogy a vízrendszer minimum térfogata illetve minimum vízárama biztosított legyen.
Mennyibe kerül egy hőszivattyú?
Egy hőszivattyús rendszer bekerülési és üzemi költségei nagymértékben függenek a rendszer kialakítástól. Ettől függetlenül egy jól méretezett hőszivattyú mindig gazdaságosabban üzemel, mint egy hagyományos fűtési rendszer.
Teljesen elektromos hőszivattyú esetén általában szükséges a csatlakozó rendszer további átalakítása. A hőleadó rendszer alkalmas kell legyen a hőszivattyúhoz (pl. padlófűtés), megfelelő teljesítményű kell legyen az elektromos hálózat és korszerű az épület szigeteltsége is. Az energiaszámla kizárólag villamos energiát fog tartalmazni.
Egy hibrid hőszivattyú könnyen integrálható egy már meglévő alkalmazásba, legtöbbször a meglévő hőleadó rendszer (főleg radiátorok) továbbra is használhatóak. Emellett nincs feltétlen szükség jelentős átalakításokra, mint például az épület szigetelésére, a csőhálózat bővítésére, cseréjére. Az energiaszámla összességében alacsonyabb lesz, kevesebb gáz és több áram kerül számlázásra.
Teljesítmény
| Megnevezés (MR: 1 fázisú, TR: 3 fázisú) |
4,5 MR | 6 MR | 8 MR | 11 MR | 11 TR | 16 TR | |
| Fűtési teljesítmény A7°C / W35°C * | kW | 4,60 | 5,82 | 7,9 | 11,39 | 11,39 | 14,65 |
| COP (A7°C / W35°C) * | 5,11 | 4,22 | 4,34 | 4,65 | 4,65 | 4,22 | |
| Felvett elektromos teljesítmény A7°C / W35°C * | kWe | 0,90 | 1,38 | 1,82 | 2,45 | 2,45 | 3,47 |
| Elektromos kiegészítő fűtés teljesítménye (tisztán elektromos “E” verzió) |
kW | 3-6 | 3-6 | 3-6 | 3-6 | 3-6-9 | 3-6-9 |
| R-410A Hűtőközeg alaptöltet | kg | 1,3 | 2,1 | 3,2 | 4,6 | 4,6 | 4,6 |
| Kültéri egység tömege | kg | 54 | 42 | 75 | 118 | 118 | 130 |
| Beltéri egység tömege | kg | 138 | 138 | 138 | 140 | 140 | 140 |
| Melegvíztároló űrtartalma | 1 | 180 | 180 | 180 | 180 | 180 | 180 |
| Melegvíztároló töltési idő (max)** | h | 1h 40 | 2h 00 | 1h 58 | 1h 33 | 1h 33 | 1h 11 |
* Fűtési mód: külső levegő hőmérséklete 7 °C, előremenő vízhőmérséklet 35 °C. Teljesítményadatok az EN 14511-2 szabványnak megfelelően.
** A melegvíztároló teljes tartalmának felfűtési ideje (EN 16147 szabvány szerint) a víz célhőmérséklet: 53 °C (kivéve 4.5 MR: 54 °C) – Külső hőmérséklet: °C – Belső léghőmérséklet: 20 °C
Műszaki adatok
Eria Tower 4,5 MR
KIFUTOTT!
- A hőszivattyú fűtési teljesítménye
4,6 kW - Elektromos megtáplálás
Egyfázisú (230 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Eria Tower 6 MR
KIFUTOTT!
- Energia adatok
5,82 kW - Elektromos megtáplálás
Egyfázisú (230 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Eria Tower 8 MR
KIFUTOTT!
- A hőszivattyú fűtési teljesítménye
7,9 kW - Elektromos megtáplálás
Egyfázisú (230 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Eria Tower 11 MR
- A hőszivattyú fűtési teljesítménye
11,4 kW - Elektromos megtáplálás
Egyfázisú (230 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Mercuria 11 TR (400 volt)
- A hőszivattyú fűtési teljesítménye
11,4 kW - Elektromos megtáplálás
Háromfázisú (400 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Eria Tower 16TR
- A hőszivattyú fűtési teljesítménye
14,7 kW - Elektromos megtáplálás
Háromfázisú (400 V) - Kiegészítő fűtés típusa
Elektromos vagy kazános - Melegvíz csapoló profil
L - Kedvezményes szolgáltatói tarifa
H és B-GEO
Termékjellemzők, fontos tudnivalók
Műszaki előnyök
- Beépített 180 literes melegvíztartály és váltószelep, előnykapcsolással
- Széles teljesítménytartományok (4,5 kW-tól 16 kW-ig)
- Fűtés akár -20 °C, hűtés akár +46 °C külső hőfok esetén is
- Osztott rendszerű levegő/víz hőszivattyúk, a vízoldal fagyvédelme biztosított
- Beépített vízoldali áramlás mérés és védelem, nyomásvédelem
- Nagy telepítési szabadság akár 75 m-es hűtőköri kialakítás 30 m szintkülönbséggel
- Kis helyre is (60 cm széles) a felső csatlakozásokkal egyszerűen telepíthető (plug&play)
- Kiegészítő 2. fűtési kör hidraulikus részei a hőszivattyún belül elhelyezhetők (opció)
- Minden beltéri modell választható többfokozatú elektromos kiegészítő fűtéssel, vagy kazános hibrid üzemre előkészítve, optimalizált, intelligens vezérléssel
- Rendkívül csendes működés
- Egy- és háromfázisú kivitel
- Ideális felújításhoz és új építéshez is
- Fejlett forgódugattyús-, illetve scroll kompresszorok
- Fűtés/Hűtés üzemmód, intelligens váltással
- Beépített Legionella mentesítő funkció
- Magas fűtési előremenő hőmérséklet
- Nagy, informatív kijelző
- Külső hőmérséklet érzékelő alaptartozék
- Elzáró szelep, integrált 500μm-es szűrővel (kötelezően rendelendő kiegészítő)
- Távoli szabályzás (eSmart Inside operációs rendszer, eTwist vezérlővel WiFi keresztül)
- Napkollektorokkal, napelemmel kombinálható
- Egyszerűen szervizelhető, Remeha Smart Service eszközön keresztül elérhető
Teljesen elektromos vagy hibrid hőszivattyú?
A Remeha Eria Tower egy használati melegvíztartállyal kombinált hőszivattyú sorozat, tisztán elektromos és hibrid változatban kapható. A kétféle hőszivattyú kivitel alkalmazhatósága függ a meglévő vagy új építésű épület jellemzőitől és a kiépített rendszer típusától.
Ha nem nyerhető ki elegendő energia a külső levegőből, további fűtés lehet szükséges elektromos vagy kazános rásegítéssel. A teljesen elektromos hőszivattyú változatnál a gyárilag beépített elektromos fűtőelem szolgál tartalékként, így olyan rendszerek ellátásra alkalmas leginkább, mely a hőszivattyús üzemi hőfoktartományon belül működik az év nagy részében. Jellemzően ez közepes vagy alacsony hőmérsékletű hőleadókat jelent: például fan-coilok, padló-, mennyezet- és fal fűtés-hűtések.
A hibrid változat beltéri egységében előkészített víz és kommunikációs csatlakozások szolgálnak egy meglévő vagy új kondenzációs kazán egyszerű illesztéséhez. A hőszivattyú és a kazán egymás alternatívájaként illetve együttműködő partnereként vesz részt az épület ellátásban. Így jellemzően olyan esetekre nyújt kiváló lehetőséget, ahol jelentősebb rendszer- és szerkezeti átalakítás nélkül szeretnénk korszerűsíteni, növelni a megújuló energiák alkalmazását.
Felújítás, hibrid rendszerillesztés
Az első generációs hibrid rendszereknél a hőszivattyút még a központi fűtések kiegészítésének tekintették. A Remeha elhatározta, hogy megfordítja ezt az elvet és a központi fűtés kazánját, mint kiegészítő-, háttér berendezésként alkalmazza hibrid rendszereiben. Ez a gondolkodásmód, amely a hőszivattyút a rendszer szívének tekinti, számos előnyt kínál. Többek között:
- jobb és stabilabb szabályozás, korszerű vezérlés
- fokozottan energiatakarékos üzem
- a hőszivattyú dönt a kazán alkalmazásáról költség, COP illetve CO2 kibocsátás alapján
- gyorsabb és könnyebb telepítés, csatlakozás előkészítés
- előre kialakított vízoldali kapcsolás, kevesebb hibalehetőséggel
- beltéribe beépített hidrováltó van, nincs szükség külső kapcsolásra, visszacsapó szelepre, szerelvényekre
- a kazán szivattyúja nem befolyásolja a hőszivattyú primer körét
- egyéb meglévő hőtermelőkkel is együttműködik a hőszivattyú: például gázkazánnal, pelletkazánnal, távfűtéssel stb.
Kültéri és beltéri egység elhelyezése
A Remeha hőszivattyúk zajszintje rendkívül alacsony, azonban a telepítésnél figyelembe kell venni a lakókörnyezet igényeit és előírásait. A rendkívül hosszú hűtőköri csövezhetőség a kültéri egység rugalmas elhelyezését teszi lehetővé.
A kompakt méretnek, keskeny (60 cm) kialakításnak köszönhetően az Eria Tower beltéri egysége könnyedén elhelyezhető az épületben, akár lakótérben is. Aktív fagyvédelmi funkcióval rendelkezik, így fagyálló keverék nem szükséges, használata nem is engedélyezett.
Ügyelni kell arra, hogy a kültéri- és beltéri egység körül elegendő szabad hely legyen a szervizeléshez és a karbantartáshoz. A kültéri egység megfelelő légellátásáról, időjárás védelméről gondoskodni kell.
A telepítés hóhatár fölé kell történjen, az olvadékvíz elvezetést fagymentesen biztosítani kell a kültéri környezetében.
Telepítés, csatlakozások kiépítése
- A beltéri és kültéri egységet gyárilag előírt méretű, nagy tisztaságú szigetelt hűtőközeg vezetékpár köti össze.
- A hűtőközeg vezeték nyomvonala legalább 2 méter és maximum a műszaki leírás szerinti hosszúságú, és szintkülönbségű kell legyen
- Mérettől függően 7 m illetve 10 m nyomvonal felett további hűtőközeg rátöltés szükséges
- Építsen ki külön elektromos megtáplálást a kültéri és a beltéri egységnek, tisztán elektromos változatnál külön az elektromos kiegészítő fűtésnek, előírás szerinti biztosítékokkal
- Háromfázisú kültéri változatnál fázisvédelmet kell alkalmazni
- Szereljen leválasztó kapcsolót a kültéri egység közelébe
- A külső hőmérséklet érzékelő, a gépészeti eszközök és vezérlések a beltéri egység elektromos paneléhez csatlakoznak.
Rendszerkialakítás, opciók
A gépészeti rendszer kiépítés legfontosabb előírásai:
- Biztosítani kell a megfelelő méretű tágulási tartályt (a berendezésben található 8 literes tágulási tartályt felülvizsgálva
- A hűtési-fűtési vízkör fagymentesítését meg kell oldani a kül- és beltérben, leürítéssel vagy elektromos fűtés alkalmazásával.
- A hőszivattyú vízkörében fagyállós keveréket nem lehet alkalmazni
- A hőszivattyú primer körében az előírt vízoldali térfogatáramokat biztosítani kell
- A hőszivattyú vízkörében biztosítani kell a minimum térfogatot (puffer) a leolvasztási energiához és a rendszer lengések miatt.
- Hidraulikus leválasztás (hőcserélő, hidrováltó, puffer) mindig szükséges, ha a hőleadó rendszer térfogatárama nem egyezik meg a hőszivattyú névleges térfogatáramával, illetve a gyári szivattyú nem képes ellátni a tervezett hőleadói köröket. A gyári alapvezérlés tartalmaz puffertöltési logikát.
- A hőszivattyú vízkörében a tervezett hőfoklépcső Δt = 4- 8 °C között legyen, a maximális és minimális vízhőmérsékleteken belül.
Eria Tower opcionális gyári rendszer kiegészítők:
- Nagyméretű, magyar nyelvű, grafikus LCD kijelző (MK3 / T-Control)
- Kiegészítő fűtési kör szabályzó készlet 2 független hőmérsékleti zóna időjárás függő vezérléséhez.
- Burkolaton belül elhelyezhető kiegészítő fűtési kör szerelvényekkel, vezérléssel, 2 független hőmérsékleti zóna időjárás függő vezérléséhez.
- 500 mikron finomságú szűrő illetve mágneses iszapleválasztó a hőszivattyú bemeneti vízoldalára (kötelező beépíteni).
- Zajcsökkentő készlet (kültéri egységhez), időzített csendes módhoz
- Páraérzékelő készlet felülethűtéshez
- Belső hűtési szigetelések, beltéri csepptálcával
- Rezgéscsillapító gumitalp és tartó konzol
Egységes és okos vezérlési platform: eSmart Inside, eTwist
Az eSmart Inside intelligens megoldás felkészíti a hőszivattyút a digitális világ által kínált lehetőségekre. Nem csupán intelligens hőszivattyú-vezérlést jelent, hanem digitális lehetőségek széles skáláját kínálja vele a Remeha. Ennek alapja az új “ACE” vezérlés platform, amely nemcsak megbízhatóan irányítja a készülékeket, hanem lehetőséget teremt külső intelligens kapcsolat létrehozására is. Az eSmart Inside rendszer intelligens termosztátokkal, átjárókkal, interfészekkel és alkalmazásokkal kombinálható oly módon, hogy a telepítőtől a végfelhasználóig egy digitális kapcsolat jön létre.
A kommunikációs rendszer egyszerűen összekapcsolható az intelligens eTwist szabályzóval, mely felhasználóbarát magyar nyelvű felületen keresztül illetve WIFI távoli eléréssel okos eszközön keresztül biztosít teljeskörű hőszivattyú vezérlést.
Karbantartás, javítás, hűtőközeg kezelés
Az osztott kivitelű hőszivattyúk szakszerű helyszíni telepítést igényelnek. Felhívjuk a figyelmet, hogy hűtőköri műveletet, hűtőközeg kezelést, karbantartást és javítást csak a Nemzeti Klímavédelmi Hatóság által tanúsított szakember végezhet. Ez vonatkozik a törvényben előírt szivárgáskeresésre is, amelyet évente kell elvégezni az F-gáz előírásainak megfelelően (5 t CO2 egyenértéknél nagyobb hűtőközegtöltet, pl. 2,4 kg R410a esetén).
A garanciális körülményeknek megfelelő működés alapfeltétele a rendszeres karbantartás, melynek gyakoriságát a beüzemelő határozza meg, de évi minimum 1 alkalom.
Karbantartást, készüléken belüli műveletet csak kiképzett szakember végezhet: A kültéri egység hőcserélőjét, lamellázatát rendszeresen és szakszerűen meg kell tisztítani. A vízszűrők, lefolyók tisztaságát, biztonsági eszközök működését ellenőrizni kell. Az üzemi paramétereket, vízoldali-, hűtőköri- és elektromos jellemzőket össze kell vetni a névleges értékekkel.
Felhasználóként is elvégezhető rendszeres ellenőrzések:
Havonta ellenőrizze, és távolítsa el a kültéri hőcserélőn és környékén összegyűlt szennyeződéseket (levelek, stb.)
• FIGYELEM! A hőcserélő lamellái élesek, megvághatják a kezet. Legyen körültekintő a közelükben!
• Havonta ellenőrizze a vízkör tömítettségét, a víz szintjét a rendszerben: a víznyomást mérő műszeren kb. ~1,5 bar értéket kell látnia.
• Ellenőrizze, hogy a vízköri biztonsági szelep kifolyócsöve megfelelően rögzítve van-e, a lefolyás biztosított-e.
• Amennyiben a berendezést hosszabb ideig nem használja, fagymentesítés szükséges, ha a várható környezeti hőmérséklet alacsonyabb, mint a folyadék fagyáspontja. A fagyveszélynek kitett berendezésből le kell engedni a folyadékot a csatlakozó csővezetéken keresztül, szükséges külön üríteni a tartályokat, szivattyúkat és a hőcserélőket is.
• Figyelje rendszeresen, hogy a berendezés zajszintje nem haladja-e meg a megszokott mértéket.
• Győződjön meg a szivattyúk megfelelő, akadálymentes működéséről.
Dokumentáció, letöltések
Köszönjük, hogy alkalmazásához a Remeha levegő-víz hőszivattyút választotta! Fontos számunkra, hogy minőségi berendezéseinkhez szakszerű telepítés és üzembe helyezés szolgáltatás társuljon, ezért az alábbi dokumentumokban néhány fontos tudnivalóról és egyszerű teendőről tájékoztatjuk Önt.
Osztott kivitelű hőszivattyú hűtőköri rákötését és F-Gáz műveleteit (vákuumolás, nyomáspróba, rátöltés) az alábbi jegyzőkönyv kitöltésével szükséges dokumentálni. Kérjük a beüzemelés megrendelésével együtt juttassák el a márkaszerviz részére!
