A világ legkisebb hőszivattyúja!

Elga Ace

A világ legkisebb hőszivattyúja!

Elga Ace

A Remeha Elga Ace hőszivattyú az új megoldás a hőszivattyúk között. Egy intelligens, szabályozható hőszivattyú, amely bármilyen központi fűtési kazánnal kombinálható. Az Elga Ace hibrid hőszivattyú egy könnyen elérhető, megfizethető, első lépés a lakóhelyek fenntarthatóbbá tételében. Az Elga Ace hűtésre és fűtésre is használható. A kazán biztosítja a használati meleg vizet, és alacsonyabb külső hőmérséklet esetén segíti az Elga Ace fűtését. Ez a kombináció biztosítja, hogy az Elga Ace hibrid rendszer bármilyen típusú otthonban használható legyen. Legyen szó padlófűtéssel vagy radiátorokkal ellátott házról, az alacsonyabb gázfogyasztás mindig megvalósítható.

Kereskedelmi partner kereső

Használható bármilyen márkájú központi fűtő kazánnal kombinálva

Az Elga Ace 50-85%-os megtakarítást eredményezhet a fűtésre használt gáz mennyiségében.

Akár 1 nap alatt is telepíthető

Általános információk
Műszaki adatok
Termékjellemzők
Dokumentáció, letöltések

Bármilyen lakástípusban és szinte bármilyen központi fűtési kazánnal kombinálható.

Az Elga Ace egy levegő-víz hőszivattyú, amelynek egy beltéri és egy kültéri egységből áll, így kazánnal kombinált rendszer kialakítására alkalmas. Ebben a rendszerben az ingatlan főként a hőszivattyú által fűthető. A szükséges kiegészítő fűtést – alacsony kültéri hőmérsékletek esetén – valamint a melegvíz ellátást a kazán biztosítja.

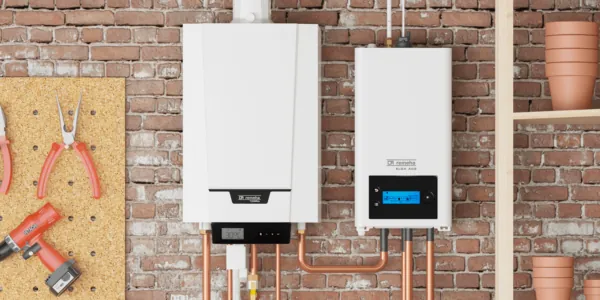

Ez a kombináció teszi az Elga Ace-t gyakorlatilag bármilyen típusú otthonban használhatóvá. A kis méretű beltéri egységet a központi fűtési kazán mellé helyezik. A magas hatásfokú kültéri egységet a beltéri egységtől 20 méteren belül (4 kW-os készülék esetén) vagy 30 méteren belül (6 kW-os készülék esetén) kell elhelyezni.

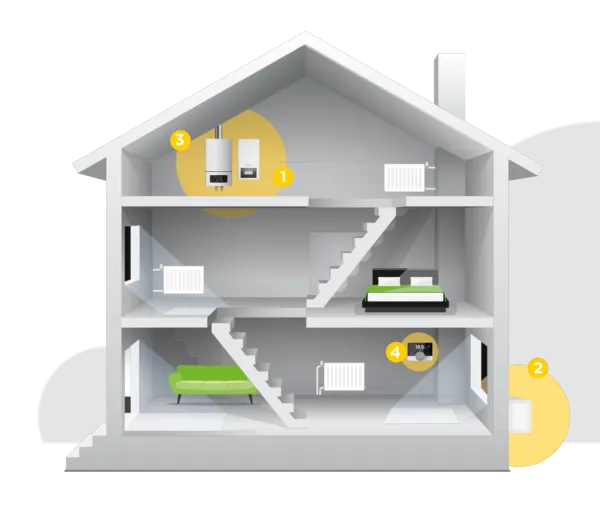

1 – Beltéri egység 2 – Kültéri egység 3 – Meglévő kazán 4 – Szabályzó

Kompakt méretének köszönhetően szinte bárhova telepíthető. Az Elga Ace-t egy nap alatt fel lehet szerelni. Nagy előnye, hogy a szerkezeti módosítások a minimumra korlátozódnak. Egy falon átvezetett két hűtőközeg-cső és a tápkábel elegendő.

A – Magasság: 50 cm
B – Szélesség: 27 cm
C – Mélység: 22 cm

OpenTherm:

Az Elga Ace OpenTherm vezérlést használ, ami azt jelenti, hogy a kazán soha nem termel több hőt, mint amennyire szükség van. Eredmény: az optimálisan összehangolt működés a kazán és a hibrid hőszivattyú között.

eSmart Inside

Az eSmart Inside a Remeha által kínált digitális lehetőségek széles skáláját jelenti, amelyekkel okosabbá és ezáltal gazdaságosabbá teheti készülékeit. Lehetővé teszi, hogy hatékonyabban dolgozzon és így költségeket takarítson meg. A Remeha eSmart Inside vezérlő platformja mindent egy kicsit könnyebbé tesz. A platform okos kialakításának köszönhetően a vezérlő platform minden Ace készülékben ugyanaz. Ez a gyakorlatban azt jelenti, hogy Ace típusú Remeha kazánokkal a telepítés rendkívül hatékonyan, plug&play módszerrel megvalósítható.

eTwist okos termosztát

Az intelligens vezérlésnek köszönhetően a Remeha eTwist segítségével az Elga Ace beállítható a legkisebb energiaköltséggel járó energiaforrás használatára.

Teljesítmény

Elga Ace 4 kW
6 kW
Fűtési teljesítmény A7°C / W35°C * kW 4,14 6,14
COP (A7°C / W35°C) * 4,50 4,54
Felvett elektromos teljesítmény A7°C / W35°C * kWe 0,92 1,35
R32 hűtőközeg kg 0,475 0,98
Kültéri egység tömege kg 39 45
Beltéri egység tömege kg 16 17

* Fűtési mód: külső levegő hőmérséklete 7 °C, előremenő vízhőmérséklet 35 °C. Teljesítményadatok az EN 14511-2 szabványnak megfelelően.

Hőszivattyú tartozékok
Kazáncsere2024 - Válassza az Elga Ace hőszivattyú és az Avanta Ace kondenzációs kazán hibrid együttesét!

Műszaki adatok

Elga Ace 4 kW

  • Az alábbi információk a következőkre vonatkoznak:
    A 7˚C/W 35˚C
  • Fűtési teljesítmény
    4,14 kW
  • COP
    4.50
  • SCOP
    4.33
  • Elektromos energiafogyasztás
    0,92 kWe
  • Névleges vízáramlási sebesség
    0,73 m3/óra

Elga Ace 6 kW

  • Az alábbi információk a következőkre vonatkoznak:
    A 7˚C/W 35˚C
  • Fűtési teljesítmény
    6,14 kW
  • COP
    4.54
  • SCOP
    4.23
  • Elektromos energiafogyasztás
    1,35 kWe
  • Névleges vízáramlási sebesség
    1,06 m3/óra

Termékjellemzők, fontos tudnivalók

Műszaki előnyök

  • Minden kazánnal kombinálható
  • Optimális, energiatakarékos együttműködés a hőszivattyú és a központi fűtésű kazán között (OpenTherm szabályozás)
  • Fűtés/Hűtés üzemmód
  • Kompakt, nagyon kis méretű kivitel
  • Osztott rendszerű levegő/víz hőszivattyúk, a vízoldal fagyvédelme biztosított
  • Hibrid kivitel
  • Rendkívül csendes működés
  • Ideális felújításhoz és új építéshez is
  • 4 és 6 kW-os kivitel
  • Fűtés akár külső -20 ⁰C, hűtés akár külső +46 ⁰C hőmérséklet esetén is
  • Beépített Legionella-mentesítő ciklus
  • Egyfázisú kivitel
  • Nagy, informatív kijelző
  • Külső hőmérséklet érzékelő alaptartozék
  • Távoli szabályzás (eSmart Inside operációs rendszer, eTwist-en keresztül)
  • Egyszerűen szervizelhető, Remeha Smart Service tool

Felújítás, hibrid rendszerillesztés

Az első generációs hibrid rendszereknél a hőszivattyút még a központi fűtések kiegészítésének tekintették. A Remeha elhatározta, hogy megfordítja ezt az elvet és a központi fűtés kazánját, mint kiegészítő-, háttér berendezésként alkalmazza hibrid rendszereiben. Ez a gondolkodásmód, amely a hőszivattyút a rendszer szívének tekinti, számos előnyt kínál. Többek között:

  • jobb és stabilabb szabályozás, korszerű vezérlés
  • fokozottan energiatakarékos üzem
  • a hőszivattyú dönt a kazán alkalmazásáról költség, COP illetve CO2 kibocsátás alapján
  • gyorsabb és könnyebb telepítés, csatlakozás előkészítés
  • előre kialakított vízoldali kapcsolás, kevesebb hibalehetőséggel
  • beltéribe beépített hidrováltó van, nincs szükség külső kapcsolásra, visszacsapó szelepre, szerelvényekre
  • a kazán szivattyúja nem befolyásolja a hőszivattyú primer körét
  • egyéb meglévő hőtermelőkkel is együttműködik a hőszivattyú: például gázkazánnal, pelletkazánnal, távfűtéssel stb.

Kültéri és beltéri egység elhelyezése

A Remeha hőszivattyúk zajszintje rendkívül alacsony, azonban a telepítésnél figyelembe kell venni a lakókörnyezet igényeit és előírásait.

Kompakt méreteinek, kis tömegének köszönhetően az Elga Ace beltéri egysége bárhol elhelyezhető a kazán közelében az építésügyi szabályok és előírások betartásával. Aktív fagyvédelmi funkcióval rendelkezik.

Ügyelni kell arra, hogy a kültéri- és beltéri egység körül elegendő szabad hely legyen a szervizeléshez és a karbantartáshoz. A kültéri egység megfelelő légellátásáról, időjárás védelméről gondoskodni kell.

A telepítés hóhatár fölé kell történjen, az olvadékvíz elvezetést fagymentesen biztosítani kell a kültéri egység környezetében.

Telepítés, csatlakozások kiépítése

  • A beltéri és kültéri egységet gyárilag előírt méretű, nagy tisztaságú szigetelt hűtőközeg vezetékpár köti össze.
  • A hűtőközeg vezeték nyomvonala legalább 3 méter és maximum a műszaki leírás szerinti hosszúságú, és szintkülönbségű kell legyen
  • Mérettől függően 7 m illetve 10 m nyomvonal felett további hűtőközeg rátöltés szükséges
  • Mindig az előírás szerinti biztosítékokkal
  • Szereljen leválasztó kapcsolót a kültéri egység közelébe
  • A külső hőmérséklet érzékelő, a gépészeti eszközök és vezérlések a beltéri egység elektromos paneléhez csatlakoznak.

Rendszerkialakítás, opciók

A gépészeti rendszer kiépítés legfontosabb előírásai:

  • Biztosítani kell a megfelelő méretű tágulási tartályt
  • A hőszivattyú vízkörében fagyállós keveréket nem lehet alkalmazni
  • A hőszivattyú primer körében az előírt vízoldali térfogatáramokat biztosítani kell
  • A hőszivattyú vízkörében biztosítani kell a minimum fűtővíz térfogatot (puffer) a leolvasztási energiához és a rendszer lengések miatt.
  • Hidraulikus leválasztás (hőcserélő, hidrováltó, puffer) mindig szükséges, ha a hőleadó rendszer térfogatárama nem egyezik meg a hőszivattyú névleges térfogatáramával, illetve a gyári szivattyú nem képes ellátni a tervezett hőleadói köröket.
  • A hőszivattyú vízkörében a tervezett hőfoklépcső Δt = 4- 8 °C között legyen, a maximális és minimális vízhőmérsékleteken belül.

Egységes és okos vezérlési platform: eSmart Inside, eTwist

Az eSmart Inside intelligens megoldás felkészíti a hőszivattyút a digitális világ által kínált lehetőségekre. Nem csupán intelligens hőszivattyú-vezérlést jelent, hanem digitális lehetőségek széles skáláját kínálja vele a Remeha. Ennek alapja az új “ACE” vezérlés platform, amely nemcsak megbízhatóan irányítja a készülékeket, hanem lehetőséget teremt külső intelligens kapcsolat létrehozására is. Az eSmart Inside rendszer intelligens termosztátokkal, átjárókkal, interfészekkel és alkalmazásokkal kombinálható oly módon, hogy a telepítőtől a végfelhasználóig egy digitális kapcsolat jön létre.

A kommunikációs rendszer egyszerűen összekapcsolható az intelligens eTwist szabályzóval, mely felhasználóbarát magyar nyelvű felületen keresztül illetve WIFI távoli eléréssel okos eszközön keresztül biztosít teljeskörű hőszivattyú vezérlést.

Karbantartás, javítás, hűtőközeg kezelés

Az osztott kivitelű hőszivattyúk szakszerű helyszíni telepítést igényelnek. Felhívjuk a figyelmet, hogy hűtőköri műveletet, hűtőközeg kezelést, karbantartást és javítást csak a Nemzeti Klímavédelmi Hatóság által tanúsított szakember végezhet.

A garanciális körülményeknek megfelelő működés alapfeltétele a rendszeres karbantartás, melynek gyakoriságát a beüzemelő határozza meg, de évi minimum 1 alkalom.

Karbantartást, készüléken belüli műveletet csak kiképzett szakember végezhet: A kültéri egység hőcserélőjét, lamellázatát rendszeresen és szakszerűen meg kell tisztítani. A vízszűrők, lefolyók tisztaságát, biztonsági eszközök működését ellenőrizni kell. Az üzemi paramétereket, vízoldali-, hűtőköri- és elektromos jellemzőket össze kell vetni a névleges értékekkel.

Felhasználóként is elvégezhető rendszeres ellenőrzések:

Havonta ellenőrizze, és távolítsa el a kültéri hőcserélőn és környékén összegyűlt szennyeződéseket (levelek, stb.)
• FIGYELEM! A hőcserélő lamellái élesek, megvághatják a kezet. Legyen körültekintő a közelükben!
• Havonta ellenőrizze a vízkör tömítettségét, a víz szintjét a rendszerben: a víznyomást mérő műszeren kb. ~1,5 bar értéket kell látnia.
• Ellenőrizze, hogy a vízköri biztonsági szelep kifolyócsöve megfelelően rögzítve van-e, a lefolyás biztosított-e.
• Amennyiben a berendezést hosszabb ideig nem használja, fagymentesítés szükséges, ha a várható környezeti hőmérséklet alacsonyabb, mint a folyadék fagyáspontja. A fagyveszélynek kitett berendezésből le kell engedni a folyadékot a csatlakozó csővezetéken keresztül, szükséges külön üríteni a tartályokat, szivattyúkat és a hőcserélőket is.
• Figyelje rendszeresen, hogy a berendezés zajszintje nem haladja-e meg a megszokott mértéket.
• Győződjön meg a szivattyúk megfelelő, akadálymentes működéséről.

Dokumentáció, letöltések

Köszönjük, hogy alkalmazásához a Remeha levegő-víz hőszivattyút választotta! Fontos számunkra, hogy minőségi berendezéseinkhez szakszerű telepítés és üzembe helyezés szolgáltatás társuljon, ezért az alábbi dokumentumokban néhány fontos tudnivalóról és egyszerű teendőről tájékoztatjuk Önt.

Osztott kivitelű hőszivattyú hűtőköri rákötését és F-Gáz műveleteit (vákuumolás, nyomáspróba, rátöltés) az alábbi jegyzőkönyv kitöltésével szükséges dokumentálni. Kérjük a beüzemelés megrendelésével együtt juttassák el a márkaszerviz részére!
